產品型號： U9825 脈沖線圈測試儀
脈沖電壓： 100V~5000V， 10V步進，5%±10V
電感測試范圍： ≥20uH
脈沖能量： 最大 0.25焦耳
采樣率： 100Msps，10級可調
判定方法： 面積、面積差、電暈放電、相位差
高壓通道數： 2

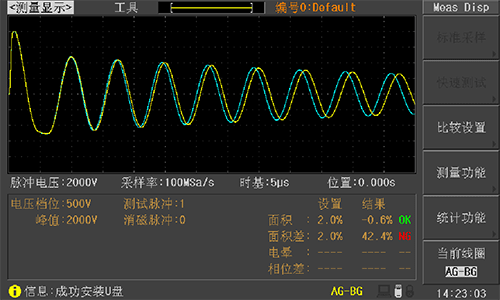

對比測試不需要采集標準波形，可快速比較兩個被測線圈的一致性。

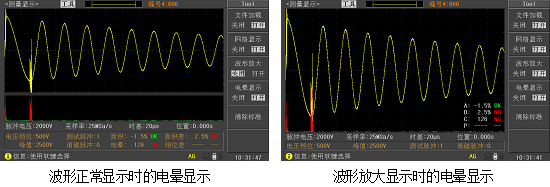

高達100Msps采樣率，精確提取電暈信息，配備電暈顯示功能，使電暈信息一目了然，對產品性能做到防患于未然。
| 性能指標 | |||||
| 型號 | U9825 | U9845 | U9805X | ||
| 高壓通道數 | 2 | 4 | 可定制，最多8通道 | ||
| 脈沖電壓 | 100V~5000V， 10V步進，5%±10V | ||||
| 電感測試范圍 | ≥20uH | ||||
| 脈沖能量 | 最大 0.25焦耳 | ||||
| 測量速度 | 單繞組測試最高12次/秒，四繞組測試最高2次/秒 | ||||
| 施加脈沖數 | 測試脈沖最多32次，消磁脈沖最多8次 | ||||
| 輸入阻抗 | 10M | ||||
| 顯示器 | 800x480點65k色TFT, 波形顯示范圍650x256，支持1.5倍放大顯示 | ||||
| 波形采集 | 采樣率: 最高100Msps, 10級可調, 分辨率: 8 Bits, 存儲深度:6500字節, 樣本平均:1-32 | ||||
| 判定方法 | 面積、面積差、電暈放電、相位差 | ||||
| 測量重復精度 | ±1% | ||||
| 對比測試 | 有 | 無 | |||
| 波形測量 | 波形的電壓，波形的頻率，波形的時間 | ||||
| 觸發方式 | 手動觸發（包含腳控），外部觸發，內部觸發，總線觸發 | ||||
| 判別輸出 | OK/NG 顯示，LED 燈指示，蜂鳴器報警 | ||||
| 測量統計 | 含測量時間和測量結果的統計功能，最多保存20000條 | ||||
| 存儲器 | 內部 | 150組 | 120組 | 60組 | |
| U盤 | 600組（標準波形數據和測量設置參數，上同） | ||||
| HANDLER信號 | START,STOP,PASS,FAIL ,BUSY,EOC | START,CH1~CH8, ALL,BUSY,EOC | |||
| 接口 | USB Slave，RS232C，IEEE488（選件）; USB Host（支持保存BMP、GIF、PNG和CSV文件，支持固件升級） | ||||
| 電源 | |||||
| 供電電源 | 220V±10% 50Hz±5% | ||||
| 電源功耗 | ≤50VA | ||||
| 通用條件 | |||||
| 工作環境 | 溫度 | 0℃ - 40℃ | |||
| 濕度 | ≤75% R.H. | ||||
| 重量 | 8.0Kg | ||||
| 尺寸(WxHxD) | 400mmx 132mmx350mm | ||||
